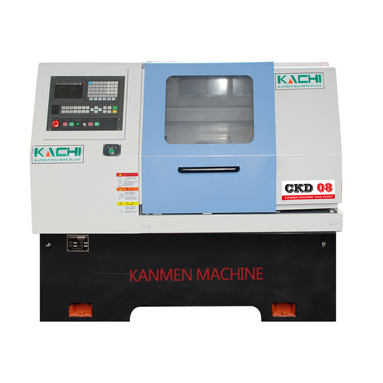

CKD08數控車床
產品型號 :
CKD08
產品產地 :
簡介 :
相關產品


詳細介紹

CKD08數控車床采用機電一體化設計,外形美觀,結構合理,剛性好,操作簡單方便,精度高,實用性強。該機床在新研制成功的自動送料機(選配)的配合下,真正夠?qū)崿F(xiàn)全自動控制,能夠自動車削完成多種零件的內外圓、端面、切槽、任意錐面、球面及各種公、英制螺紋等工序。并配有完備的S.G..T.M等功能,可發出和接收多種信號,自動控制加工過程,具有為客戶節約成本,提高效率等諸多優點,是現代制造業不可多得的產品。

該機床床身導軌采用先進的線性滑軌技術,具有精度保持性好,使用壽命長,維修方便等特點。主軸系統結構先進,回轉精度高,抗震性強,切削性能高的特點??v橫向均采用滾珠絲桿傳動,動態響應優良,整機噪音低。該機床對于大、中、小批量、多品種,多規格零件的輪番加工有較強的適應能力,尤其是加工棒料零件,更能顯示出它效率高、成本低、質量穩定可靠的特點。


CKD08數控車床的傳動系統:

1、主傳動系統:主軸的旋轉運動是由主電機經皮帶輪(1)皮帶輪(2)帶動主軸作旋轉運動。主軸的正反轉由電氣系統控制主軸電機作正反轉來實現,故本機床正反轉具有相同的轉速。

2、進給系統:刀架縱向移動,是通過伺服電機(3)驅動絲桿(5)轉動,經螺母副(6)帶動拖板而實現。刀架橫向移動,是通過伺服電機(4)驅動絲桿(7)轉動,經螺母副(8)帶動拖板而實現。同步帶輪(9)、(10)帶動光電編碼器轉動,將主軸位移變化信號傳遞給計算機,計算機根據所設定的螺距進行插補,控制刀架加工下列各類圓柱或圓錐螺紋:

(1) 公制螺紋:0.25-12mm

(2) 英制螺紋:28-31/2吋

刀架縱橫向移動方向、距離及進給速度,按照所輸入的加工程序數據經過計算機處理,發出所需要的脈沖信號,經驅動器放大功率后,驅動伺服電機(3)、(4)拖動機械負載,實現機床的自動控制。

縱向(Z向)進給范圍:6-6000mm/min

橫向(X向)進給范圍:3-3000mm/min


機床傳動系統圖

CKD08數控車床的滾動軸承布置圖及明細表


滾動軸承布置圖

滾動軸承明細表



型號

規格

名稱

安裝位置

數量

精度等級

備注

6007

35X62X14

深溝球軸承

編碼器

2

P5



46115

75X115X20

角接觸球軸承

床頭箱

2

P5



46213

65X120X23

角接觸球軸承

床頭箱

2

P5



7006

30X55X13

單列角接觸球軸承

大拖板

2

P5



7004

20X42X12

單列角接觸球軸承

大拖板

2

P5



6005

25X47X12

深溝球軸承

床身

1

P5



7006

30X55X13

單列角接觸球軸承

床身

2

P5




規格參數

CKD08數控車床的主要規格與參數:
